曳引升降机与油压升降机工作原理

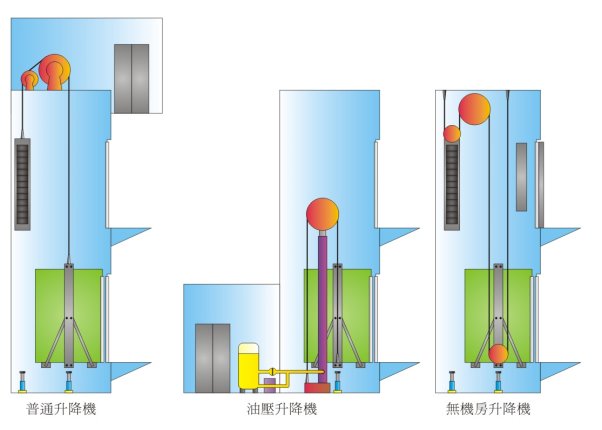

- 曳引升降机
普通升降机即传统曳引式升降机,利用曳引电动机组(简称机器)带动钢缆,使升降机上落及令对重作反方向移动。
电动机组与其他控制组件,一般装在一个独立的机房。由於电动机组在上方时施力最直接,效率高,因此普遍升降机均把机房设在顶部。
无机房升降机属新式的曳引式升降机,把机房内的机器缩小,搬到机槽顶部,以省去机房空间,其餘和普通升降机无异,现时用於中低层运输。
曳引升降机机器主要分成两款,有齿轮曳引机、无齿轮曳引机。
- 油压升降机
电动机透过油作为介质,推动机箱上升,而机箱下降时则采用机箱本身的重量把油泵回。

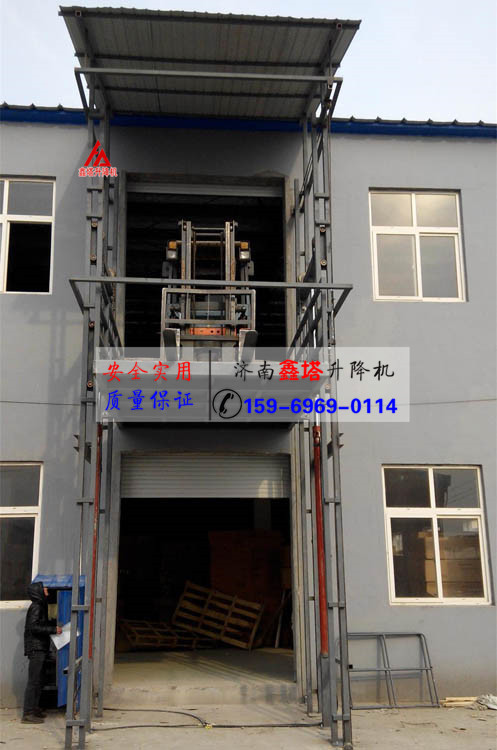

油压升降机又叫液压升降机,升降平稳,载重量大,造价成本低,广泛应用于车间仓库升降货梯使用,是取代载货电梯的理解设备。

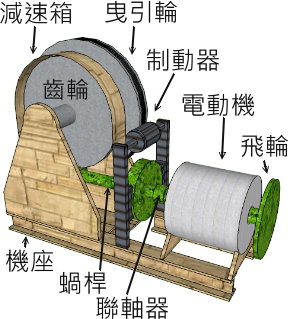

有齿轮曳引机
组成:电动机、联轴器、蜗桿、减速箱、曳引轮、制动器、飞轮、机座
有齿轮曳引机為最常见及原始的升降机曳引机。

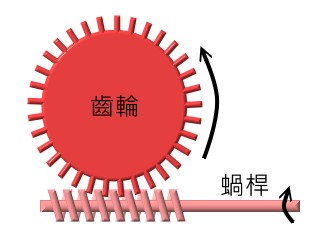

电动机(摩打)透过联轴器连接蜗桿,进入减速箱(牙箱)后,蜗桿的螺旋纹带动齿轮(牙),齿轮连接曳引轮(缆轆)带动钢缆。
透过快速转动的电动机配合减速箱,可為升降机提供强大动力。
制动器利用弹簧夹紧制动轮,防止升降机移动;在单速、双速机亦用以平层时剎停升降机。当升降机需要上落,电磁铁会将制动器推开。
现时法例要求每个制动器都有两个制动装置(迫力皮),而它们也需各有感应器,当任何一个制动装置有问题时,可使升降机停止运作,确保升降机不会不受控制地上落。
在单速、双速机会装上飞轮,使速度转变时更平顺。
优点:造价较低,维修简单,负载能力较高
缺点:较占用空间、需定时为减速箱换油及检查漏油情况、齿轮有损蚀会造成剎车时上下摇动
无齿轮曳引机
组成:电动机、曳引轮、制动器、机座
因机械科技日益进步,无齿轮曳引机的发明改变了升降机市场。
由於电动机、曳引轮及制动轮同為一体,故省却了不少零件,操作更顺畅,而且不同设计的无齿轮曳引机更可用於高速机、无机房等较特殊机种。
优点:节省空间,稳定耐用,不同大小能配合大部份场合需要
缺点:造价较高、负载能力有限
油压升降机
组成:电动机、油泵、控制阀组、管道和油压臂
电动机透过油泵,将油由油缸,经过管道输送至井道内的油压臂,使升降机上升;升降机透过其机箱重量使自身下降,并将油输回油缸。
控制阀组由不同功用的控制阀所组成,控制油的输送方向、流量等。
优点:可无机房,无井道,升降平稳、载重量大
缺点:升降速度4-6米每分钟。
