缆轮

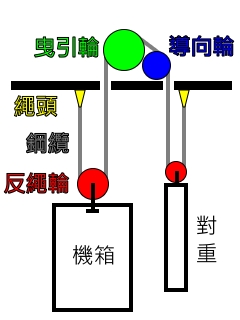

每部有钢缆的升降机,都会有缆轮在作用,视乎环境和绕缆方式,可能会用上数个甚至十数个缆轮。它们可归纳成三种如下:
曳引轮(缆轆):
曳引电动机直接连接曳引轮,带动钢缆运行。
导向轮(压轆):
主要在普遍的上置式机房装设。
由於升降机和对重的钢缆之间距离,比曳引轮直径大,故需装设导向轮以保持两端钢缆垂直。
另外,若钢缆利用「复绕」方法增加摩擦,也需要导向轮作为「复绕」一部份。
反绳轮(运缆轆):
主要装设在机顶和对重顶,亦会用在井道其它地方,用以将钢缆转向。
而缆坑亦有两款:

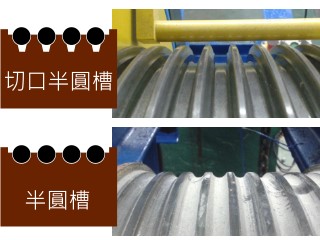

切口半圆槽:
适用於曳引轮。由於曳引轮是动力和制动力所在,故切口半圆槽能增加摩擦力,防止钢缆在曳引轮上打滑,造成不平层甚至发生事故。
半圆槽:
用於导向轮和反绳轮,能减少钢缆损耗。

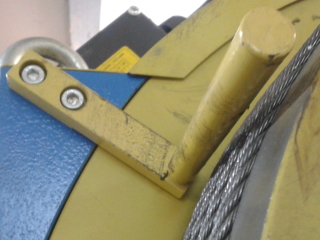

每种缆轮都需装上「缆压」,防止钢缆移位和甩出。
曳引比
曳引轮带动钢缆所行走的距离,未必与升降机上落的距离一样。在机箱、对重或井道位置加设不同缆轮,改变钢缆的绕法,便可以改变曳引比。

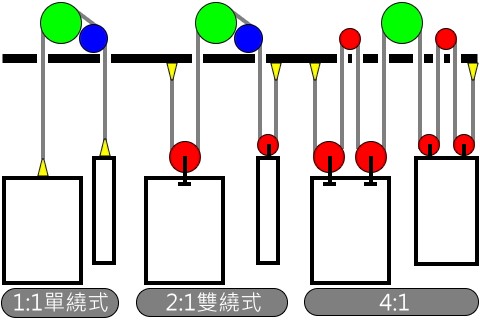

曳引升降机的曳引比即「曳引轮带动钢缆的距离:升降机行走距离」,常见的有1:1及2:1(循环缆)。
要计算曳引比,最简单的方法,就是以「曳引轮」和其中一端「绳头」之间,共有多少段钢缆,能被带动伸缩。
货运升降机,使用2:1绕缆增加曳引比能使负载能力提高,当然速度也成反比的减慢,部份更用上4:1甚至6:1的绕缆方式,货运升降机推荐选用安全系数更高的液压升降货梯。
客用升降机方面,短行程的多用1:1绕缆,中高行程的升降机,由於多数用上无齿轮曳引电动机,其转速较高,所以也会用2:1绕缆。

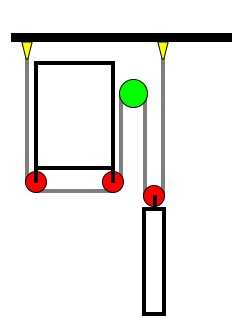

无机房升降机亦普遍用上2:1绕缆,而原於机顶的反绳轮则放到机底,钢缆横过机底,以使机箱於最高层,能比曳引电动机高。
无机房绕缆方式

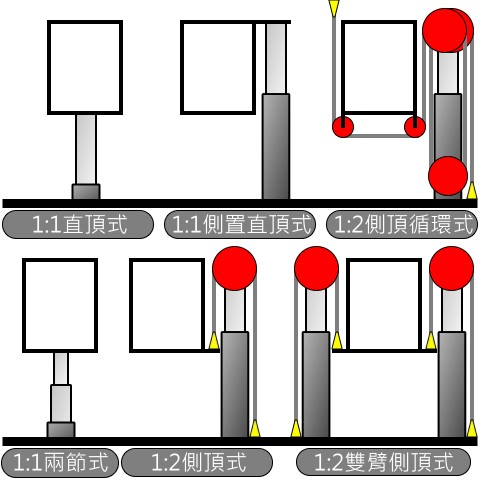

油压升降曳引比即「油压臂伸缩长度:升降机行走距离」,数字刚好与曳引升降机相反,常见的有1:1及1:2。由於油压臂力度较大,故有能力以1:2方式带动升降机。
直顶式无需设置安全钳和保险缆,但井底下需有与升降机行走距离一样的长度容纳油压臂。例子:东涌线各站
两节式如同直顶式,但油压臂可缩短一半。例子:九龙站
侧置直顶式如同直顶式,并无需在井底下方设置油压臂,但只适用於一层楼距离。例子:荃湾车厂会所
侧顶式为常见1:2带动方式,但调较不善机箱有机会倾侧。例子:香港中央图书馆
双臂侧顶式能平衡机身两边重量。例子:荃湾线各站
侧顶循环式只用一套油压臂,也能使机身没有倾斜的压力。例子:西铁线各站
油缸升降机就是我们所说的液压升降机,济南鑫塔升降机械有限公司专业生产各种液压升降机,油缸直顶式为导轨式升降货梯 。
复绕曳引轮
不少高速机(2.5米/秒或以上)在设计时,为防止钢缆与曳引轮打滑,导致升降机失控,故会利用「复绕」增加摩擦。

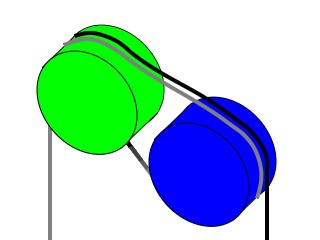

「复绕」是利用曳引轮及导向轮,使钢缆经过曳引轮的次数增加至两次,而其中一次更必定绕了180度。
以上为一条钢缆的简化图例
所以,该两个轮的缆坑必定是钢缆数目的两倍。
为著环境而作出的设计
大多数曳引升降机均使用上置的机房设计,但有些环境并不能採用这种设计(例如大厦高度限制、空间不足等等原因......)
一些低层的运输(少於20米距离),以往会用油压升降机来解决问题,因其机房在下较为有利,机价亦较为便宜,但因该机种耗电量高,只适合使用率不高的情况。

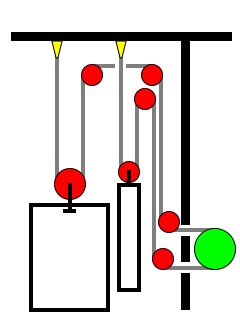

对升降机要求较高的情况(超过20米距离),则会使用旁置式机房的升降机(机房在顶/底层旁、甚至井底),利用更多缆轮和钢缆,把升降机的动力引到上方,成本明显较高。
旁置式机房
但旁置式机房始终不适合十多层以上的楼宇,因此该些楼宇很多时仍要用普通升降机,为了迁就总高度,一些楼宇会把机房放到楼宇顶层而不放於天台,这些楼宇顶层便不设升降机服务,或另设短距离升降机来服务。
无机房升降机的出现,因不用机房及行程较长,已大大减少被迫採用下置机房或油压机的情况,虽然行程不及普通升降机,但已比下置式机房优胜得多了。
有部份顶层曾用作机房而不设层站的公屋,在更换升降机时,选用了无机房升降机,由於少了机房,所以能加建层站於顶层,方便居民出入。
